3. Обработка результатов испытаний
3.1. Количество материала, попадающее на полосу, в которой размещён i-й лоток q_i (г/м²), определяется по формуле



где m_i- масса материала, собранного с i-го лотка, г; L_i - длина зоны распределения по оси i-го лотка, м (рис. 7); t - продолжительность работы распределителя, с; v - теоретическая скорость движения автомобиля, м/с; b_i - внутренняя ширина i-го лотка, м; l_i - длина i-го лотка, м.

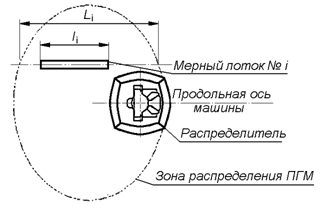

Рис. 7. Измерение длины зоны распределения L_iпо оси i-го лотка

3.2. Для более наглядного представления эффективности сравниваемых машин по результатам статистической обработки могут строиться общие для нескольких машин диаграммы обеспечиваемой ими плотности распределения материала (рис. 8)

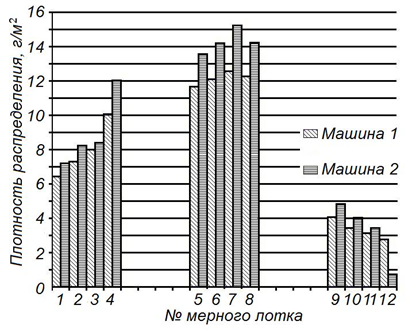

Рис. 8. Сопоставление плотностей распределения, обеспечиваемых машинами 1 и 2 при расположении лотков по рис. 4

3.3. При сравнительной оценке испытуемых машин по качеству распределения материала используется величина среднеквадратичного отклонения R² показателей конкретной машины от нормативной величины, которую рассчитывают по формуле



где k - порядковый номер испытуемой машины; n_л - количество мерных лотков, использованных при испытании k-й машины; i - отклонение фактической плотности в i-м лотке от заданной.
