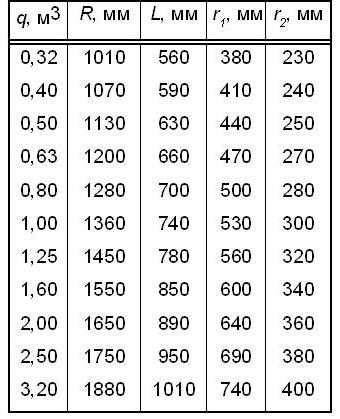

    Рекомендуемые значения для линейных размеров (R, L, r₁, r₂, с)

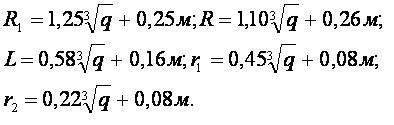

    Параметры таблицы 2.2.13 и 2.2.14 могут определяться по следующим формулам:

где q в м³ .
    Размер  с  (рис.2.2.39) принимается равным 30…70 мм.

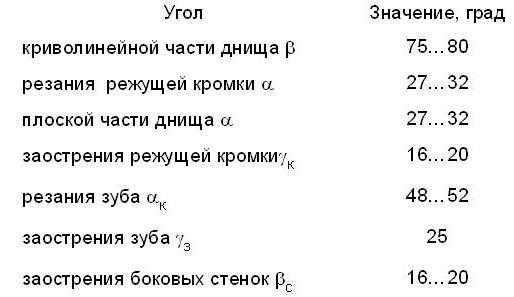

Кроме линейных размеров в ГОСТе 22-915-76 определяются приведенные ниже значения угловых параметров ковшей.

Если угол наклона прямолинейной части днища отличается от рекомендуемых значений, то желательно при расчете силы копания вводить поправочный множитель:

    Кроме того, в этом ГОСТе даны следующие рекомендации по конструированию ковшей:
- боковые стенки ковша должны быть параллельны (угол между стенками должен быть не более 60);
- отношение промежутка  a  между зубьями к ширине зуба b должно находиться в пределах 2...3;
- ширина зуба выбирается из условий его прочности. Усилие, действующее на зуб, считается приложенным к центру крайнего зуба ковша. Оно определяется по максимальной силе, развиваемой механизмом копания. Кроме того, должна учитываться боковая сила, действующая на зуб, определяемая по формуле

где    M_п – момент двигателя при повороте платформы; i_п– передаточное отношение механизма поворота;    n_п– КПД механизма поворота.
