доц. каф. "Дорожно Строительные машины"
Разумов Ю.В.
Некоторые из этих машин - универсальные снегопогрузчики - позволяют грузить также сыпучие материалы (песок, хлориды и др.), применяемые при содержании городских улиц, проездов и площадей (рис. 2.21).Снегопогрузчики являются машинами непрерывного действия. Монтируются на шасси автомобилей, конструкцию которых дорабатывают для установки специального оборудования, или на специальных шасси, с использованием унифицированных агрегатов и узлов автомобилей. Универсальные погрузчики монтируют также на колесных тракторах. Специальное оборудование снегопогрузчиков состоит из питателя, конвейера и механизмов привода рабочих органов.
Из питателей снегопогрузчиков (рис. 2.22) наибольшее распространение получили лаповые питатели, устанавливаемые на лопате (раме питателя)перед машиной. Они состоят из рамы, диска, балансира и двух лап одинаковой конструкции. На диске эксцентрично установлена ось балансира, который своим П-образным пазом входит в направляющий сухарь,установленный на лопате. При вращении диска балансир совершает колебательные, а лапа - захватывающие движения. В последних конструкциях машин применяют лаповые питатели, у которых балансир шарнирно соединен с качающимся рычагом. Погрузчики с лаповыми питателями используют обычно при снегопогрузке. Двигаясь вперед,снегопогрузчик отделяет из вала лапами питателя снег, который подает на скребковый конвейер и загружает в транспортные средства.

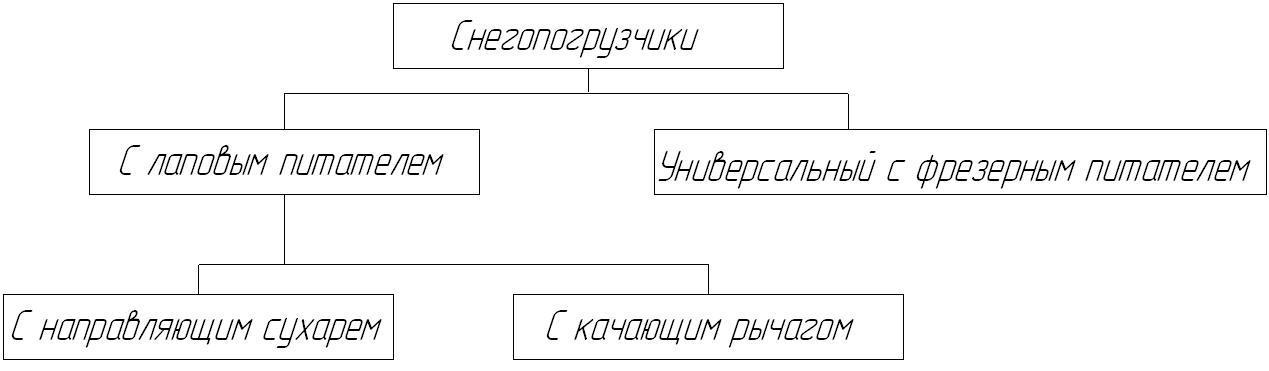

Рис.2.21. Классификация снегопогрузчиков.

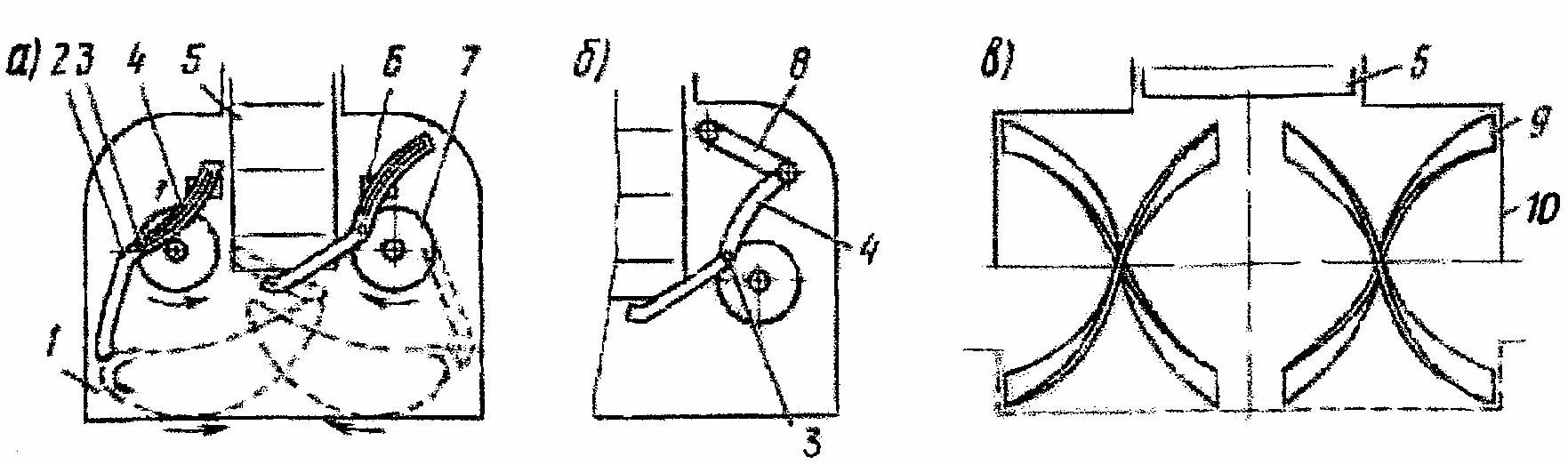

Рис.2.22. Схемы питателей снегопогрузчиков:
а - лаповый с направляющим сухарем; б - лаповый с качающим рычагом: в -фрезерный; 1 - лопата; 2-лапа; 3 - orb балансира; 4 - балансир;5—конвейер; б - направляющий сухарь; 7 - ведущий диск; 8 - качающий рычаг; 9 - фреза; 10- кожух фрезы
Универсальные снегопогрузчики, используемые также и для погрузки сыпучих материалов, имеют питатель фрезерного типа (две фрезы ленточного типа,
расположенные симметрично относительно оси машины), установленный спереди машины. Фрезы питателя - двух заходные с правым и левым направлением спирали. При движении машины вперед, снег отделяется лопастями фрезы от массива, перемещается с правой и левой стороны вала к центру машины, где попадает на конвейер и подается к транспортным средствам.
Снегопогрузчики, как правило, одномоторные, т. е. рабочее оборудование и привод ведущих колес шасси приводится в движение от одного двигателя.
В качестве снегопогрузчиков используются также роторные снегоочистители,
оборудованные погрузочным желобом.
|
