Площадь F можно определить, суммируя площади треугольников, сегментов и секторов, полученных разбиением боковой поверхности ковша на простые фигуры.
Номинальная вместимость qн определяется для ковша, загруженного грунтом "с шапкой". Грунт в шапке имеет нормативный угол естественного откоса (270 к горизонту, что соответствует уклону 1 : 2). Для стандартных ковшей объем шапки qш (м3) вычисляют по формуле
qш = B2 (3 R1 – B)/24,
где R1 – радиус траектории поворота режущей кромки ковша относительно рукояти, м. (См. рис. 2.2.44).
Максимальный коэффициент наполнения ковша грунтом равен
Кн = (q + qш) / q.
Расчеты показывают, что Кн у ковшей обратной лопаты равен 1,16...1,18. По ГОСТу 30067–93 коэффициент наполнения должен быть больше 1,1.
Согласно этому ГОСТу геометрическая вместимость q (м3) ковша задается из числового ряда: 0,32; 0,40; 0,50; 0,63; 0,80; 1,00; 1,25, 1,60; 2,00; 2,50; 3,20 м3. Предусмотрены три типа ковшей:
01 – усиленные (для прочных грунтов),
02 – ковши общего назначения,
03 – облегченные (для слабых грунтов).
От типа и вместимости ковша зависит расчетное усилие копания (табл. 2.2.12):

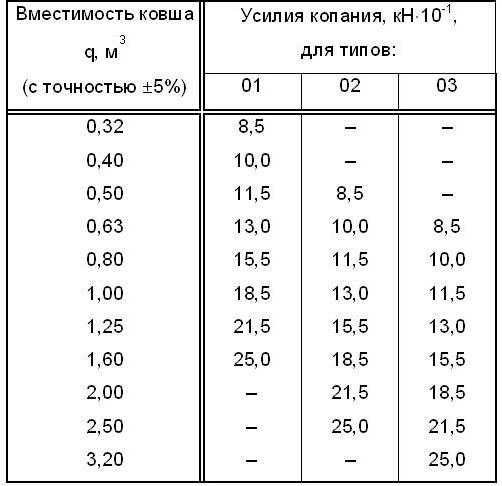

2.2.12
Усилия копания в зависимости от типа и вместимости ковша
Геометрические же параметры ковшей (см. рис. 2.2.39) зависят только от их геометрических вместимостей и не зависят от типа ковша. ОСТ 22-915-76 регламентирует следующие линейные размеры (мм) ковшей (табл 2.2.13 и табл. 2.2.14):
внутреннюю ширину ковша B,
радиус по режущей кромке R,
радиус по зубу R1,
длину прямолинейной части днища L,
радиус днища r1,
радиус перехода днища в крышку r2,
расстояние от оси до верхней кромки c.

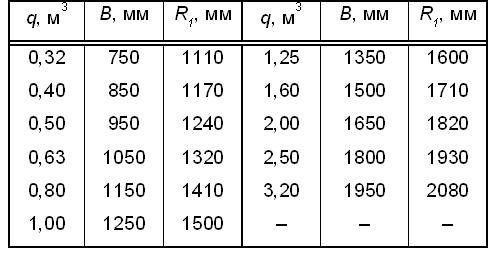

2.2.13
Значения параметров B и R1 ковшей различной вместимости
|
