Ниже представлены материалы анализа вычислений сопротивления резанию с помощью теоретической формулы Ртеор в сопоставлении с результатами расчетов по эмпирической формуле профессора А.Н. Зеленина Рз, по аналитической формуле Зеленина - Горовица Рз.г. и по формуле определения сопротивления сколу крупного элемента без учета упругих деформаций Рск. Расчеты производились для грунтов, характеристики которых представлены в таблице, для случая отсутствия пригрузки, Q=0. Объемный вес рыхлого грунта  = 1500даН/м3.
Характеристики грунтов
Таблица
Перед производством расчетов необходимо было определить величину угла скола  , соответствующую заданному режиму процесса резания грунта. При этом было установлено, что величина угла скола зависит от свойств грунта и угла резания. На рис. 7 и в табл. 1 представлена зависимость угла скола от угла резания a, из которого следует, что для каждого из расчетных грунтов угол скола грунта уменьшается при увеличении угла резания a. Представленные на графике величины угла скола определены расчетным путем и соответствуют минимальному сопротивлению отделения стружки грунта от массива, т.е. минимальным энергозатратам процесса резания грунта.

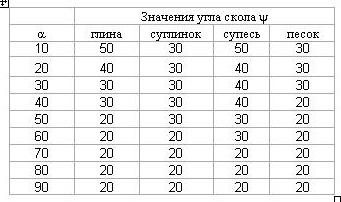

Табл. 1

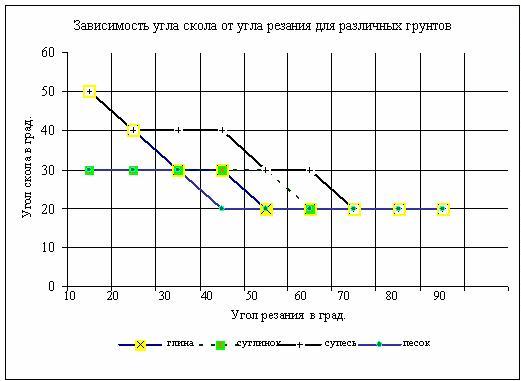

Рис 7
Результаты последующих расчетов соответствуют углу скола грунта, определяемому по данным графика =f(a) (рис.7) и таблицы 1. На рис. 8 - 11 представлены графики изменения сопро-тивления резанию грунтов в зависимости от глубины резания ножом с углом резания 300, а на рис. 12 - 15 с углом резания 450. Ширина вырезаемой стружки b = 100 см, высота ножа была принята равной глубине резания.
|
