Подметально-уборочные машины предназначены для удаления загрязнений с твердых дорожных и аэродромных покрытий, очистки городских территорий, сбора и транспортирования смета. Подметальные машины отделяют и перемещают смет без его подборки косоустановленной цилиндрической щеткой в сторону от направления движения машины. Поэтому их используют преимущественно для подметания загородных дорог, внутридворовых территорий. Современные подметально-уборочные машины должны обеспечивать также обеспыливание воздушной среды в полосе дороги.

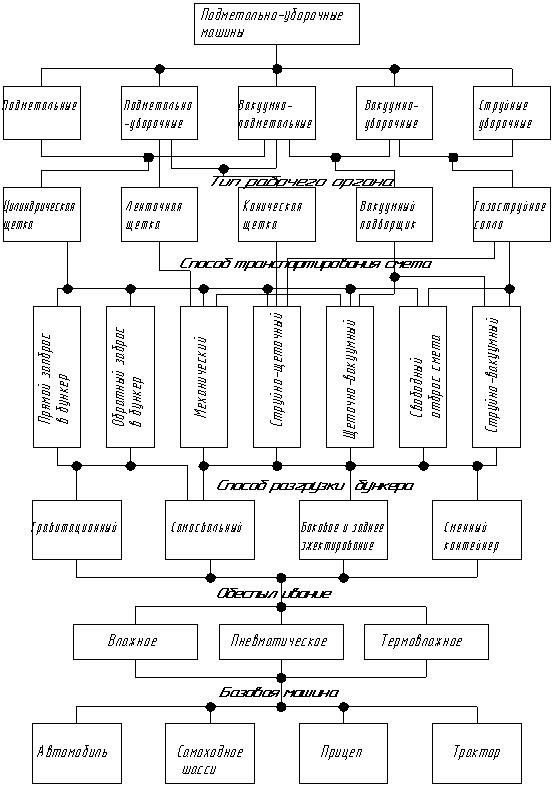

Рис.1.3 Классификация подметально-уборочных маши.
Рабочими органами подметально-уборочных машин бывают цилиндрические, конические (лотковые) и ленточные щетки. Цилиндрические щетки диаметром окружности вращения до 1 м имеют горизонтальную ось вращения. Конические (лотковые) щетки с расположением ворса по образующей поверхности конуса с углом при вершине примерно 60° и осью вращения, наклоненной под углом 5—7° к вертикали, предназначены для направленного отброса смета. Наименее распространены вследствие малой надежности и эффективности ленточные щетки в виде бесконечной цепи с закрепленными на ней щеточными секциями, которые одновременно с отделением смета от дороги транспортируют его в бункер.
На малогабаритных машинах для уборки тротуаров, особенно с навесным и прицепным ра6очим о6орудованием, используют одноступенчатую систему транспортирования смета в бункер непосредственно ворсом щетки — прямым забросом или когда бун¬кер расположен позади щетки (рис. 1.4), обратным забросом «через себя». Для этих способов характерна малая вместимость бункера (до 1 м3). Кроме того, последний способ требует более высокой окружной скорости щетки и компенсации износа ворса. Наиболее широко используют многоступенчатое механическое транспортирование смета с параллельным оси вращения цилиндрической щетки шнековым подборщиком и цепочно-скребковым транспортером. Недостаток такой системы заключается в ее низкой надежности и большой металлоемкости.
Перспективным является механическое транспортирование смета в бункер промежуточным лопастным метателем. При щеточно-вакуумном (пневматическом) транспортировании вспомогательная цилиндрическая щетка уменьшенного диаметра подает смет в вакуумный подборщик; на машинах может быть также установлен промежуточный транспортер. В струйно-вакуумном подборщике щеточный ворс заменен сдувающими соплами, воздушные потоки которых обеспечивают отрыв загрязнений от дорожного покрытия и перемещение их к всасывающему трубопроводу. Отделение крупного смета в бункере обеспечивается гравитационным способом. Пылеватые частицы задерживаются тканевыми фильтрами с устройствами для их периодической регенерации встряхиванием, вибрацией, обратной продувкой и др.
|
