Возникновение растягивающих напряжений в достаточной мере объясняет кривизну начального участка огибающей, свидетельствующую о резком уменьшении прочности материала при увеличении растягивающего главного напряжения. Сущность этого явления можно представить в постепенном переходе от разрушения в форме сдвига к разрушению в форме отрыва при переходе от положительных (сжатие) значений меньшего главного напряжения к отрицательным (растяжение) их значениям при постепенном росте последних по абсолютному значению /36/.
Другими словами, можно представить, что какой-то участок огибающей относится только к сдвигу, какой-то только к отрыву, а между ними имеется переходный участок, где происходит сложное разрушение в виде сдвига и отрыва (рис. 1.16). Предпосылкам Кулона вполне соответствует только область сдвига. Другие две области отвечают предпосылкам теории Мора.
Параметры огибающей кругов Мора будут иметь строгий физический смысл лишь на участке, где разрушение происходит в форме сдвига. В качестве первого приближения принято считать, что отрыв не будет происходить при условии, что меньшее главное напряжение остается положительным.

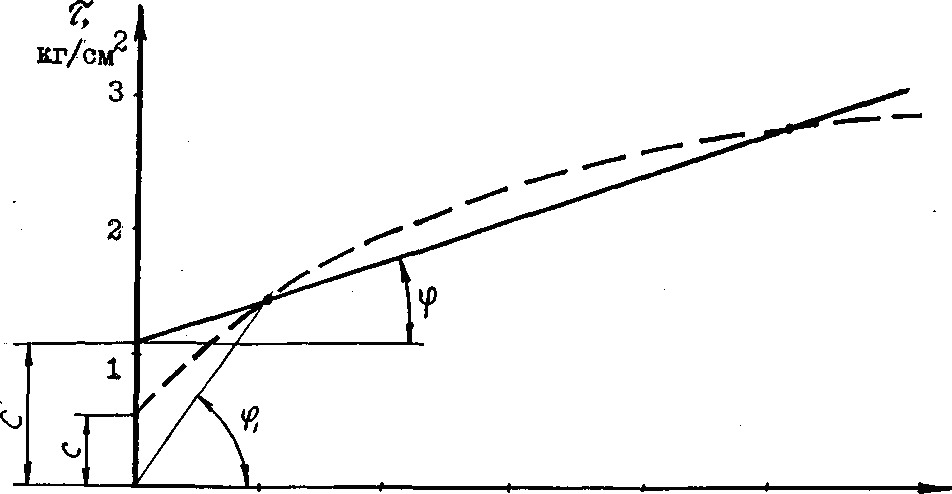

Рис. 1.32 График сопротивления грунта сдвигу при различных уплотняющих давлениях.
<Г, <Г

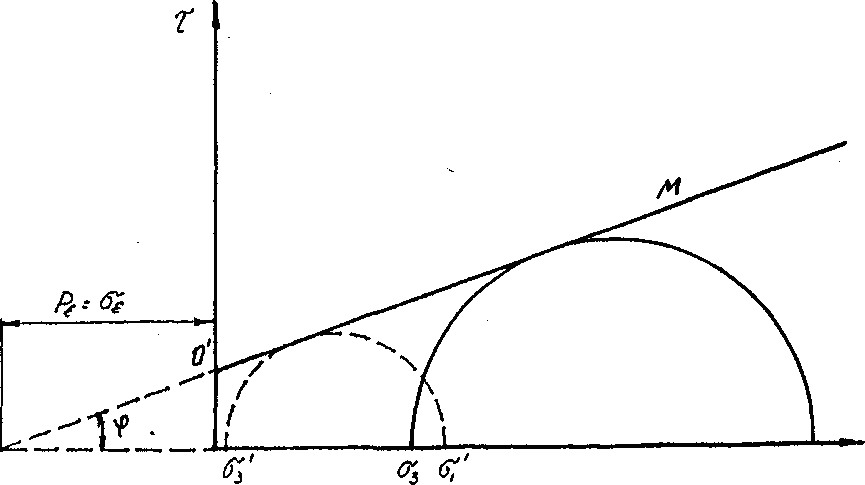

Рис. 1.33 Диаграмма предельных напряжений при сдвиге для связных грунтов.

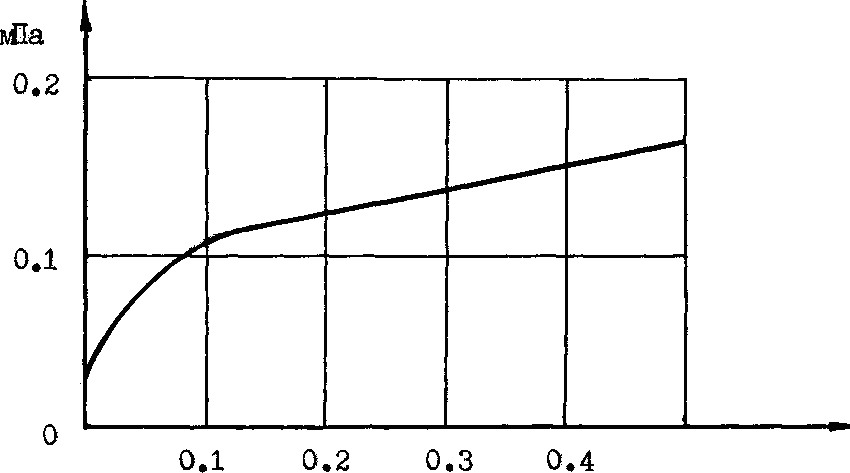

Рис. 1.34 Характер зависимости сопротивляемости сдвигу от вертикальной нагрузки.
Сдвиг с отрывом

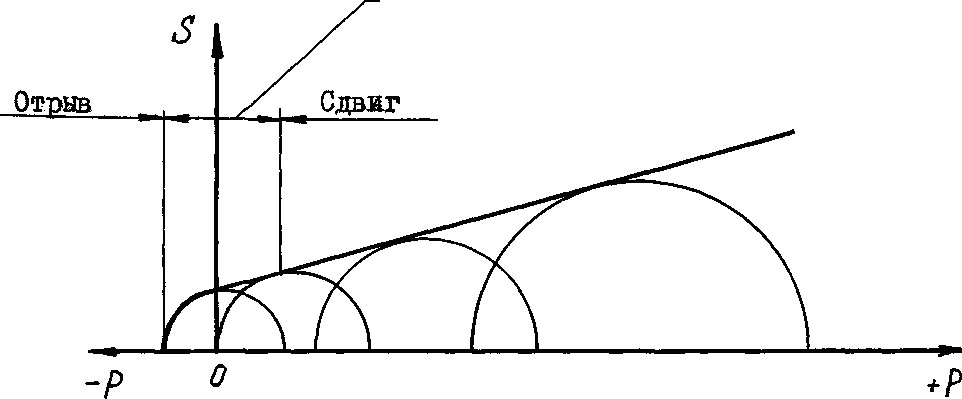

Рис. 1.35 Зоны, соответствующие различному характеру разрушения грунта (в зависимости от его напряженного состояния).
Границей этой зоны на графике Мора является прямая, проведенная из начала координат под углом 45 (рис. 1.17). Точки, лежащие ниже этой прямой, попадают в зону напряженные состояний, где влияние отрыва маловероятно. В зоне, расположенной выше указанной прямой, возможно влияние отрыва. Отсюда следует вывод, что параметры предельной линии имеют достаточно строгий физический смысл только в области достаточно высоких нормальных напряжений.
|
