1.3. Смесительная установка
Смешивание минеральных материалов (щебня, песка, минерального порошка) с битумом является важнейшей операцией технологического процесса приготовления асфальтобетона, активно влияющей на формирование его структуры.
Для приготовления асфальтобетонных смесей применяют в основном лопастные смесители принудительного смешивания, которые разделяют на смесители периодического и непрерывного действия.
Смесители имеют корытообразное днище-корпус, боковые и торцовые стенки, два вала с лопастями, синхронно вращающимися внутри корпуса навстречу один другому.
Лопасти закреплены на валах посредством кронштейнов и расположены попарно, причем каждая пара лопастей повернута относительно соседней пары на угол смещения кронштейнов φкр, равный 90° в смесителях периодического действия. По отношению к оси вала лопасти закрепляют на кронштейнах под углом α, чаще всего равным 45°. Лопасти располагают на валу по прерывистой винтовой линии. Это необходимо для перемещения материала не только в плоскости вращения лопастей, но и вдоль корпуса смесителя.
Смесители непрерывного действия имеют удлиненный корпус, материал загружается в торце смесителя через люк в кожухе. В некоторых конструкциях смесителей в зоне загрузки 4 ... 5 пар лопастей каждого вала установлены с углом смещения кронштейнов φкр, равным 30 или 45°. При вращении лопастных валов смесь перемещается от одного торца к другому, где и разгружается через отверстие в нижней части торцовой стенки корпуса.

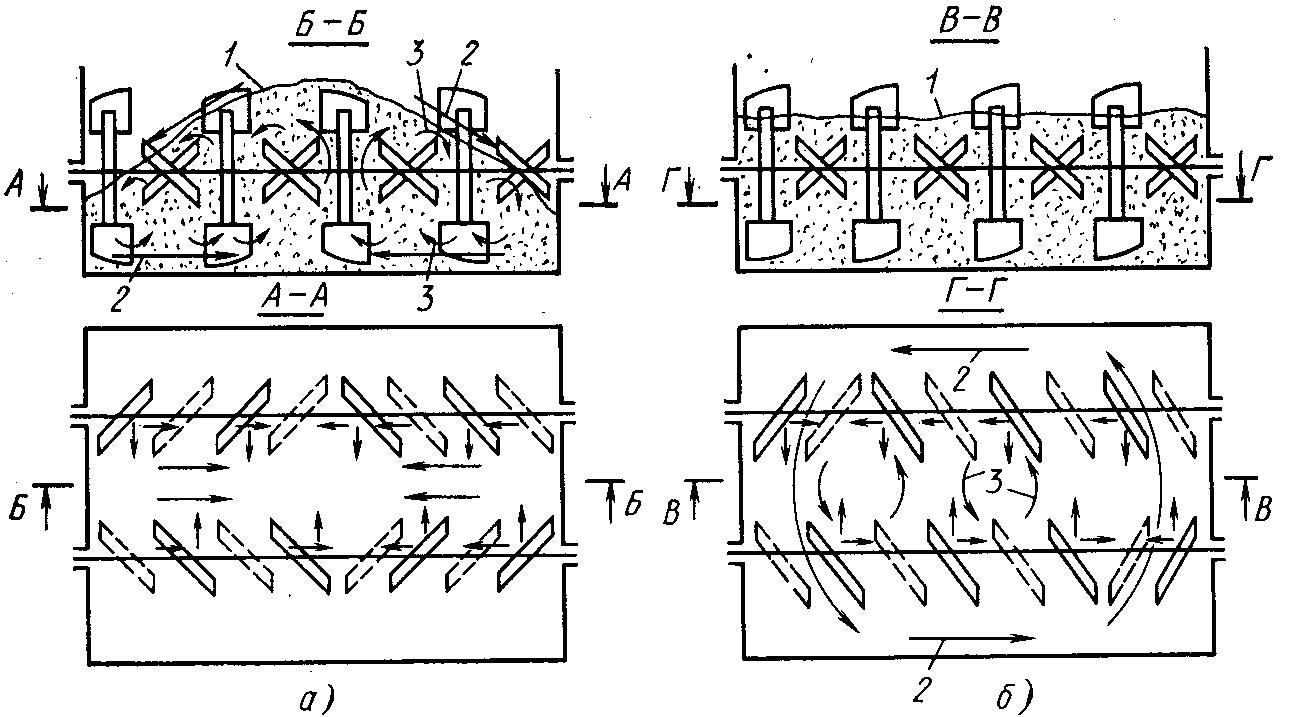

Рис. 5. Схема движения смеси в корпусе смесителя:
а – противоточная; б – поточно-контурная; 1 – уровень смеси в смесителе;
2 – большие круги циркуляции; 3 – малые круги циркуляции
Длительность смешивания возможно регулировать изменением подачи материала в смеситель и изменением скорости движения смеси в корпусе смесителя. При любой производительности для получения качественной смеси ее уровень должен закрывать лопасти смесителя, что достигается или изменением наклона смесителя, или подъемом подпорной заслонки. Смесители периодического действия имеют более короткий корпус, чем смесители непрерывного действия, материал загружается через люки в кожухе смесителя. Готовая смесь разгружается через открываемое днище-затвор смесителя.
|
