Для смесителей с сокращенным циклом смешивания и подачей битума под давлением 1,5 ... 2,1 МПа применяют дозаторы с непрерывно-объемным дозированием вяжущего.

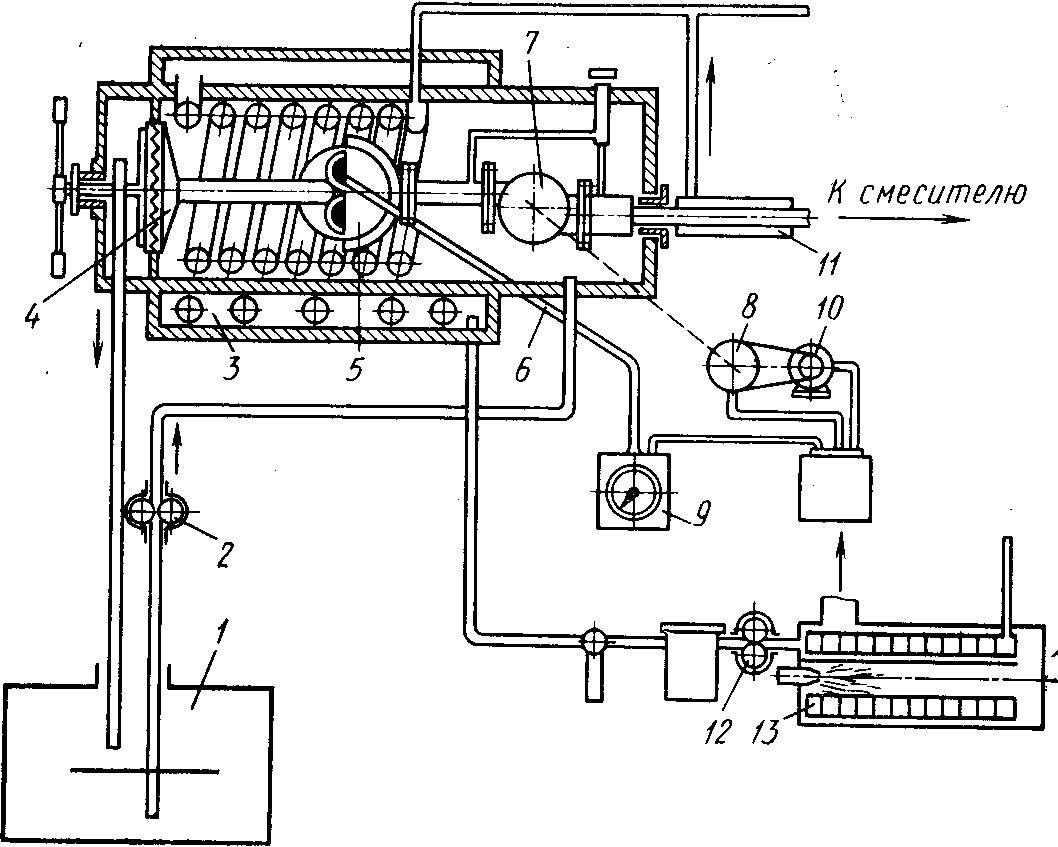

Дозирующее устройство импакт-аппарата (рис. 3) имеет бак 3 с масляным подогревом (от трубчатого нагревателя 13 с насосом 12). Из бака через сетчатый фильтр 4, расходомер 5 (шестеренный насос с эллиптическими шестернями) насосом высокого давления 7 битум по битумопроводу 11 подается в смеситель. В бак дозатора битум непрерывно подается циркуляционным насосом 2 из расходной емкости 1, а через контрольно-сливную трубу излишки битума возвращаются в емкость, благодаря чему подача циркуляционного насоса несколько больше подачи насоса высокого давления. Обогрев агрегатов в корпусе дозатора осуществляется горячим битумом. При включении электромагнитной муфты 8 вращение от электродвигателя 10 передается насосу высокого давления. Насос расходомера, принудительно вращаясь потоком битума, измеряет объем проходящего битума и при помощи гибкого валика 6 и стрелки индикатора 9 указывает количество битума, подаваемого в смеситель. При совмещении указательной стрелки с установочной подается сигнал автоматической системе управления на выключение электромагнитной муфты 8 и отключение указывающей стрелки индикатора 9, которая возвращается в нулевое положение.
Рис. 3. Дозирующее устройство импакт-аппарата для битума
Недостатки импакт-дозатора: сложность конструкции, сложность изготовления эллиптических шестерен насоса расходомера и неравномерность их угловой скорости вращения, сложность обслуживания и ремонта дозатора, так как все агрегаты находятся непосредственно в битумной ванне.
Более простым по конструкции является дозатор шпридомат-аппарат
(рис. 4), состоящий из расходной емкости 1, поплавкового заборного устройства 2, насоса высокого давления 4, циркуляционного патрубка 3, корпуса дозатора, распределителя 7, фильтра 6, насоса расходомера 5 и индикатора-дозатора 8. Битум из дозатора впрыскивается форсунками 10 в смеситель 11, куда подается минеральный материал из дозатора 9.
В шпридомат-аппарате насос-дозатор с эллиптическими шестернями вращается принудительно потоком битума высокого давления. Преимущества шпридомат-аппарата по сравнению с импакт-аппаратом заключаются в простоте конструкции, постоянстве работы насоса высокого давления.
|
